产品介绍

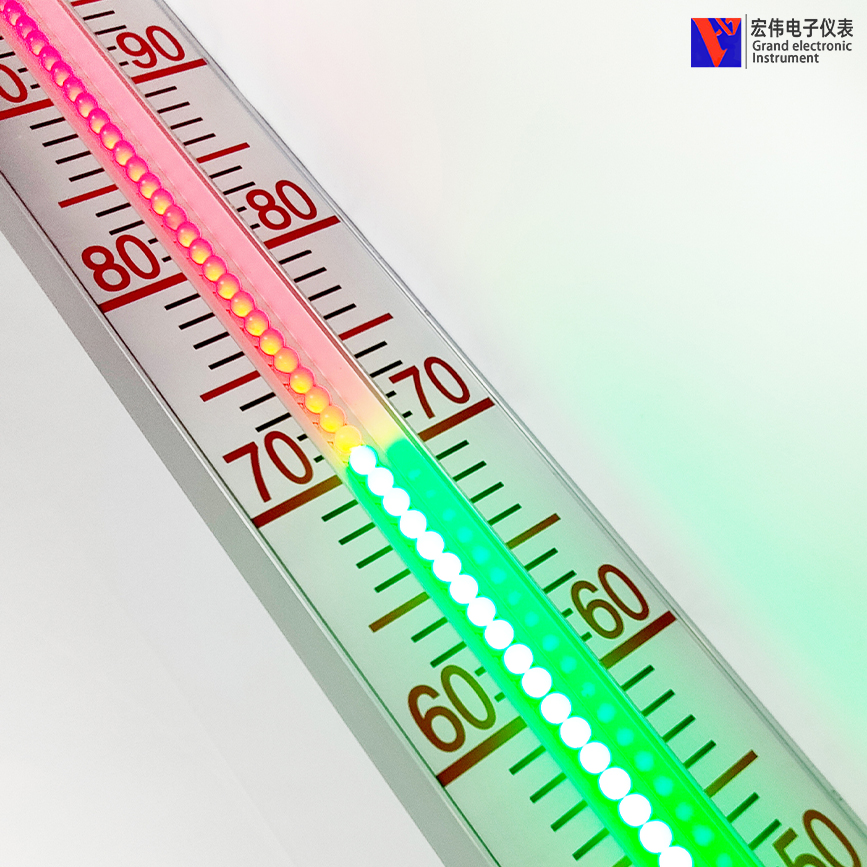

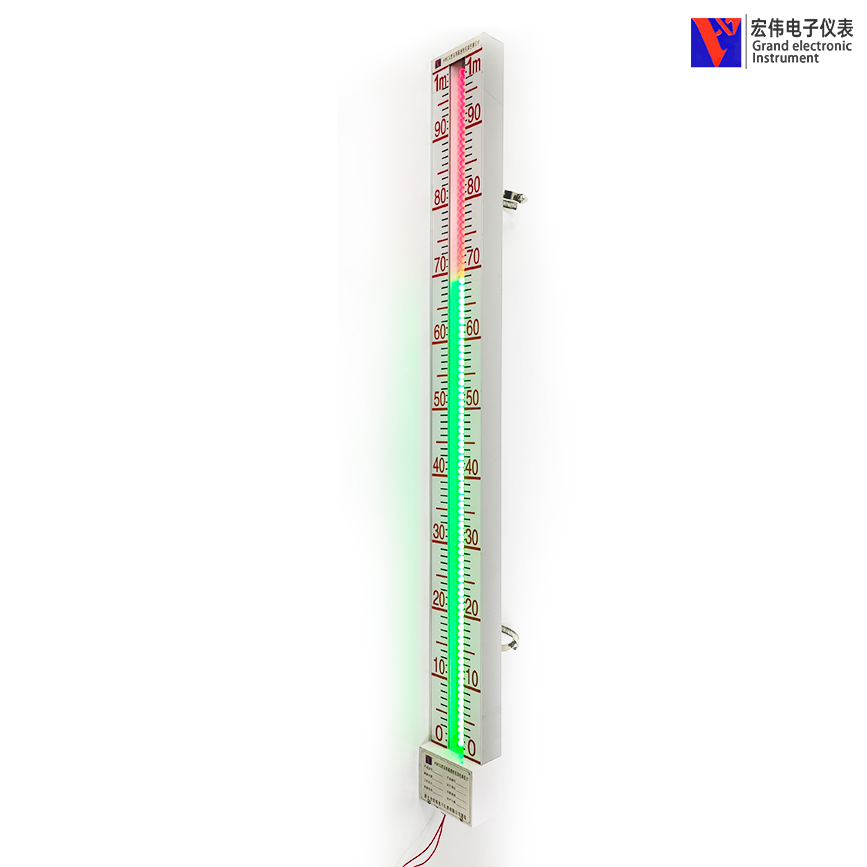

HWCG系列磁敏磁感光柱显示液位计是磁翻柱液位计的换代产品，显示亮度高，可视距离远，标尺清晰，显示角度大，产品更具系列化，智能化。全过程测量防雨防雷，防腐防爆，可耐高温、高压，高密封、防泄露、无盲区，显示醒目，读数直观，且测量范围广，适用于各种塔、罐、槽球形容器及锅炉等设备的介质液位测量。本系列产品广泛用于电力、冶金、石油、化工、******、船舶、建筑等各行业生产过程中，各种塔、罐和锅炉设备的液位测量与控制，测量精度达到千分之一以上，是一款全工况、高精度、高可靠性的锅炉液位计。

磁翻柱液位计长时间使用容易粘灰尘，尤其是炼钢厂，时间一长就容易粘铁屑，把磁翻柱的红绿颜色覆盖，夜间不能观察。磁敏电子液位计精选国内外******电子元件，保证液位显示精确可靠。

■ 产品适用对象

HWCG系列磁敏磁感光柱显示液位计广泛用于钢铁、石油、化工、油田、医药、食品、酒业等行业中各贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油田、液氨、强酸碱液、弱酸碱液、锅炉汽包、除氧器、疏水箱、旋流井、水风井、液压产、脱硫罐、水冷塔、熟炉、杀菌锅、回水箱、高低加、加热器、凝结器、蒸发器及其他压力容器与304、304内衬PTFE、316L、PVC、PP相容液体介质的液位测量与显示。有多种安装形式供您选择。以适应不同场合、环境的要求。



■ 技术参数

安装方式：垂直安装（******偏差为≤30）

测量范围：0-150-6000mm（大于6000mm可协商订货)

介质密度：0.4-2.0g/cm3

工作温度：-160～530℃

跟随速度：≤0.08m/s

LED显示器：低亮型

法兰材质：碳钢、304、316L

电源电压：DC24V,AC36V,AC220V

精确度：≥8mm

工作压力：-0.1～42 MPa

环境振动：频率≤25Hz  振幅≤0.5mm

介质粘度：≤0.4Pa.S

排污阀：不锈钢球阀、针型阀

附加功能选择顶：

磁性限位开关：

常开型：高于报警点闭合

常闭型：高于报警断开

开关容量：250VAC1A(阻性)  250VAC 0.3A(感性)

开关寿命：1×105次

液位变送器：

输出电流：4～20Madc(二线制)

分辨率：±1cm      负载电阻：500Ω（24VDC供电时）

传送距离：>3000m   工作电源：12～36VDC

智能液位变送器：

输出类型:RS485数据输出和一路4～20mADC任意连接

分辨率：0.1%F.S       负载电阻：0～36VDC

保温形式：

蒸汽夹套和水循环夹套，是在液位计主导管外增加一层筒体，供蒸汽、循环水或导热油流通。

真空夹套，是在液位计主导管外增加一层真空筒体，以使被测量介质与外界隔热。

双层夹套，一般是指在蒸汽般热夹套外再做一层真空夹套。

电伴热系统，是在液位计主导管外缠绕电伴热带，从而给介质加热。
