不锈钢衬氟止回阀H44F46-16PL DN65 CF3M

首页> 产品> 阀门> 衬氟阀门> 衬氟止回阀

来自德特森（福建）阀门制造有限公司

¥2350.00

发布时间 2022-11-22 15:19:38 关注次数 516

德特森（福建）阀门制造有限公司

免费会员 5年

进入店铺

店铺留言

商家供应

图文介绍产品参数供应商信息

衬氟旋启式止回阀是能自动阻止流体倒流的阀门，止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。

结构特点

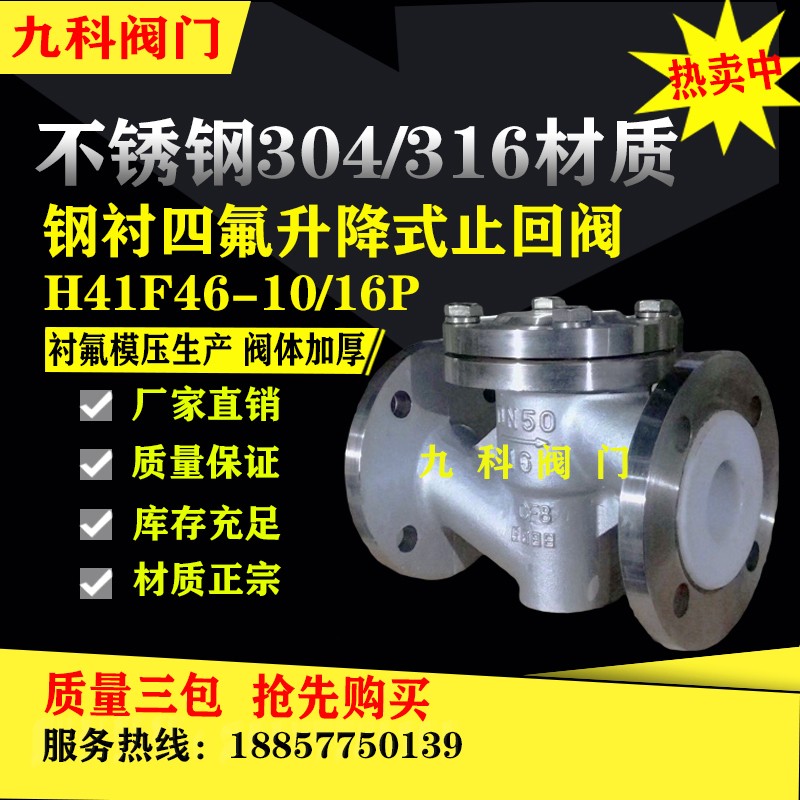

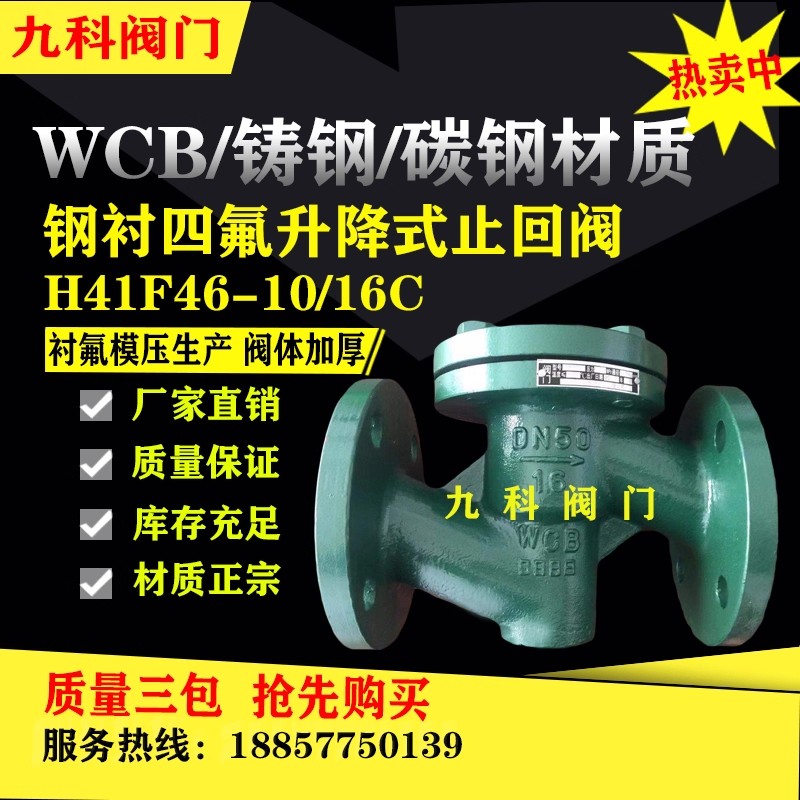

1、 升降直通式止回阀

主要型号有H41型，结构一般与截止阀相似，其阀瓣沿着通道中心作升降运动，动作可靠，一般只能安装在水平管路上。

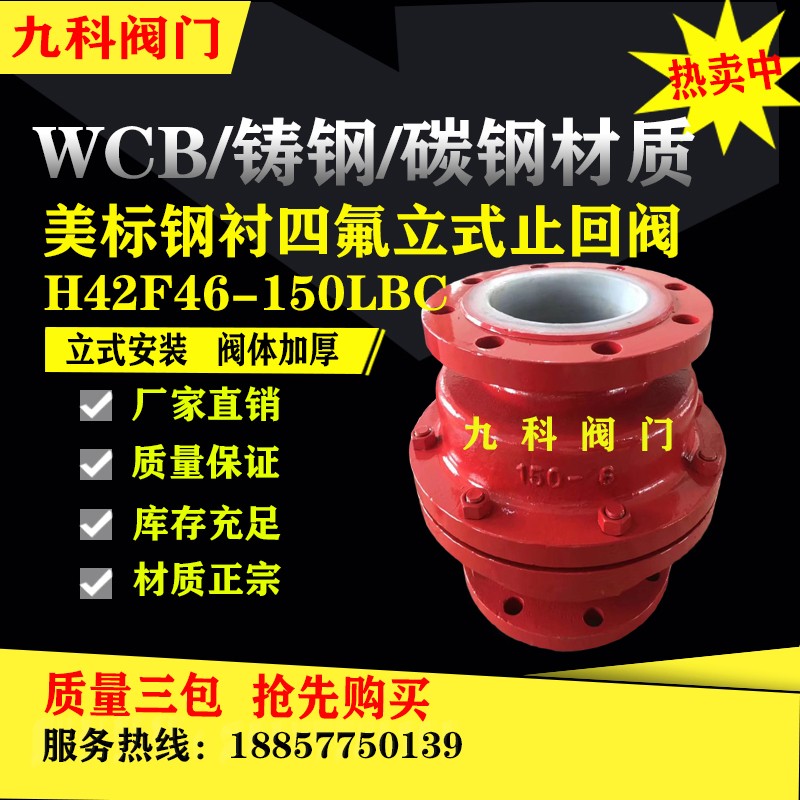

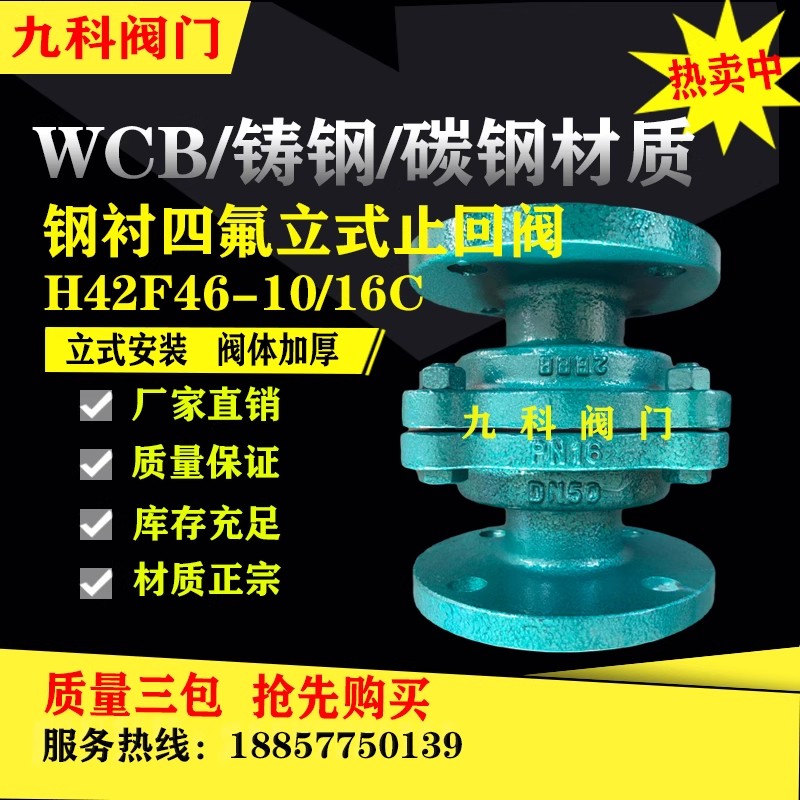

2、 升降立式止回阀

主要型号有H42型、H72S型、H40S型，其中H40S型是一种新型结构，阀瓣为球型，共同特点是阀瓣沿阀体通路轴线做升降运动，一般应安装在垂直管路。

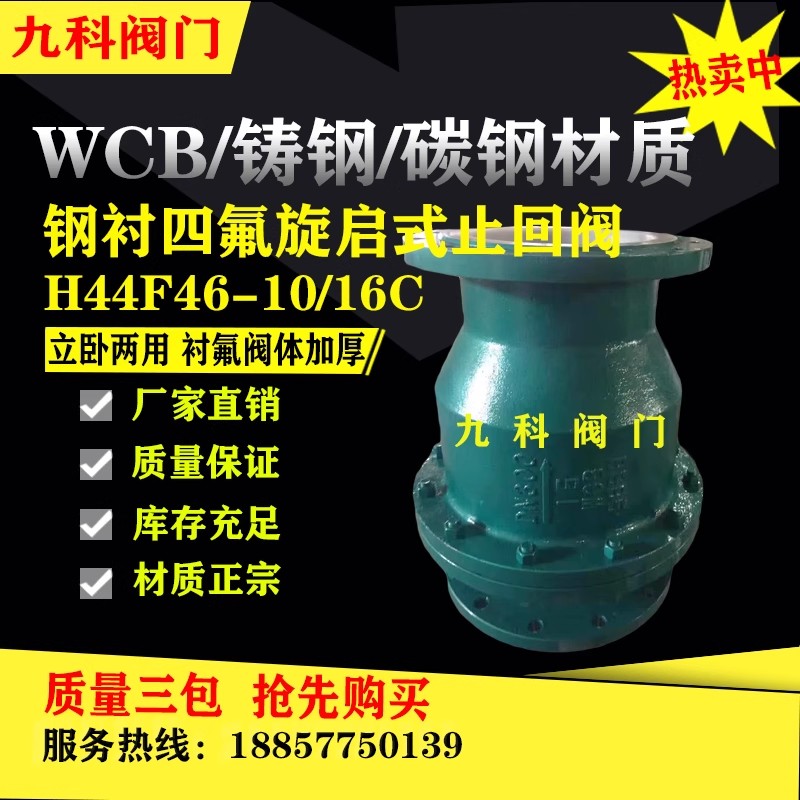

3、 旋启式止回阀

主要型号有H44型，H74S型单瓣旋启式和H76S型双瓣旋启式，阀瓣绕转轴作旋转运动，其流体阻力一般小于升降式止回阀，它适用于较大口径的场合，安装位置不受限制，通常安装于水平管路。

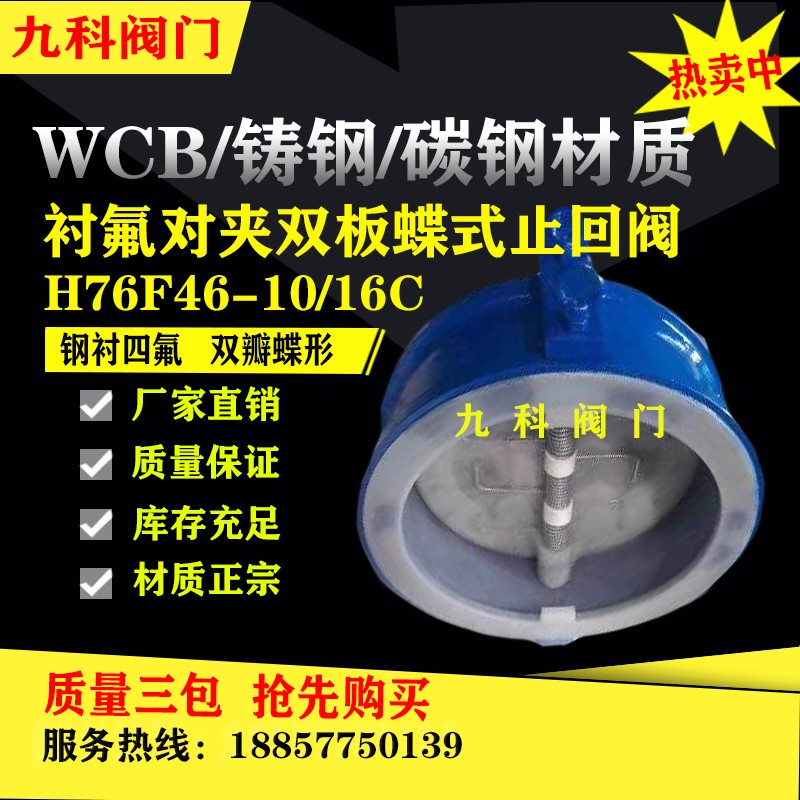

4、 蝶式止回阀

主要型号有H47PO型，结构为软密封双偏心法兰连接，微阻缓闭蝶形止回阀阀外设计了缓闭装置，有利于减少流阻和振动，减少水锤影响。

技术参数及执行标准

	升降直通式	升降立式	对夹升降立式	单瓣旋启式	双瓣旋启式	蝶式
公称通径(mm)	DN15~500	15~500	DN15~300	DN15~500	DN50~1200	DN200~1800
公称压力(MPa)	PN0.6~1.6	PN0.6~1.6	PN0.6~2.5	PN0.6~2.5	PN0.6~4.0	PN0.6~1.6
阀门材料	灰铸铁、碳钢、不锈钢
衬里材料	PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE					GXPO
适用介质	详见防腐衬里材料
工作温度(℃)	详见防腐衬里材料
设计制造	GB/T13932-1992、GB/T12235-1989、Q/ZXD 01-1999、API6D
结构长度	GB/T 12221-1989
连接法兰	JB/T 82.1-94、GB/T9113.1-2000
压力试验	GB/T 13927-1992

还可根据用户要求的标准制作。

品牌DETESEN,德特森

型号H44F46-16PL

材质不锈钢

阀瓣开启高度90

驱动方式自立式

连接形式对夹

压力环境类型低压阀(PN<1.6Mpa)

压力环境1.0MPA

工作温度区间150℃

外形尺寸DN50-DN65-DN80-DN100

流动方向单向

介质温度120℃

适用介质各种高腐蚀化学介质

流动方向单向

类型(通道位置)二通式

加工定制否

公称通径DN125-DN150-DN200-DN250

适用范围DN300-DN350-DN400-DN450

重量kg

产地福建省泉州市南安（福建德特森阀门厂）
