“程力牌 ”

CL5040XXH6ZX型救险车

程力汽车集团二0二五年

 一、整车描述

程力牌CL5040XXH6ZX型应急救险车，属于专项作业车，是将发电机组安装在具有隔音降

噪、防腐、防锈功能的厢体内，形成电站的形式，整合发电、排水设备并集成于二类汽车底

盘上的排水抢险移动泵站，可实现供电、排水、照明多功能作业。适应于全天候的野外露天

作业，具有整体性能稳定可靠、一体操作轻便实用、快速响应排水效率高、功能多样组合便

利、用途广泛性价比高等特点。

工程救险车专用装置有:便携式排水泵,用于应急供、排水作业主要应用于城市防汛、农

业抗旱、市政工程和应急排水；该车机动性强，真正实现了移动水泵站的概念，设备可满足

紧急排水抢险的需要，并具备移动电源功能。改装后的车辆已在国家gong信部车辆生产企业及

产品公告中发布为合格产品，符合现行国家专用汽车的相关要求，完全能够按国家相关规定

合法上牌，且整车具有国家强制性产品认证证书（CCC）。

我公司针对综合救险车设计制造的隔音降噪箱体、柴油机组、大流量排水泵、照明系统、

防雷系统、漏电保护系统和应急设施等组成的专用车辆，车厢采用一体式全封闭车箱，车箱

有隔音功能,车厢左右两侧安装上铝合金卷帘门，满足机组设备运行散热，静音车厢采用精致

冷轧钢板，网孔板多层结构组成，具有静音、防尘、防雨、防震的复合功能。

大流量抽排水车采用先进技术的大流量排水泵，性能稳定可靠，普通的塑料袋、沙石、

编织袋、泥浆、毛发等杂物都不会影响泵的使用；采用电控液压支腿，驻车过程能够有效的

保护轮胎和板簧，确保车子在各种路况下能够顺利工作；全车颜色：工程黄，整车油漆涂层

符合QC/T484要求，漆膜均匀，无裂纹和脱落。

车辆外部按照国家标准安装信号装置：侧标志灯、反光标志等。车辆内部设有明确的操

作规程及标识。

二、整车技术参数

程力牌CL5040XXH6ZX型救险车

【整车技术参数】

产品商标 程力牌 公告批次 357（扩展）

产品名称 救险车 产品型号 CL5040XXH6ZX

总质量(Kg) 4300 罐体容积(m3)

额定载质量(Kg) 外形尺寸(mm) 5900×2080×2790

整备质量(Kg) 4105,4170 货厢尺寸(mm) ××

额定载客(人) 准拖挂车总质量(Kg)

驾驶室准乘人数(人) 3,2 鞍座最大载质量(Kg)

接近角/离去角(°) 21/9 前悬/后悬(mm) 980/1610

轴荷(Kg) 1590/2710 zui高车速(Km/h) 120

备注 车厢顶部封闭,不可开启。车辆主要专用装置:装有救险设备等。专用功能及装置:发远距离输电装

置,电焊机以及应急抢险抢修时必备的光源,电源设备;左右侧面及后下部防护均由裙板结构,,后下

防护离地高度420mm;;ABS系统控制器型号3550B500;ABS系统控制器生产企业:浙江亚太机电股份有

限公司。选装内部照片。

【底盘技术参数】

底盘型号 NJ1046AFC 底盘名称 载货车底盘

商标名称 依维柯牌 生产企业 南京汽车集团有限公司

轴数 2 轮胎数 6

轴距 (mm) 3310

轮胎规格 195/75R16LT 10PR,195/75R16C 10PR

钢板弹簧片数 -/7,-/10 前轮距(mm) 1695

燃料种类 柴油 后轮距(mm) 1540

排放依据标准 GB17691-2018国Ⅵ

发动机型号 发动机生产企业 排量(ml) 功率(Kw)

SOFIM8140.43S6

SOFIM8140.47Z6

南京依维柯汽车有限公司

南京依维柯汽车有限公司

2798

2499

95

90

三、底盘介绍

底盘介绍：采用依维柯牌NJ1046AFC二类汽车底盘国六排放标准，轴距3310mm,发动机型

号： SOFIM8140.43S6 ，发动机功率 95kw，空调、助力转向、倒车影像、燃油类别: 柴油，

整车颜色工程黄，车辆有公信部公告,能在采购地合法上牌。设置外置油箱注入燃料接口。

四、厢体介绍：

救险车厢体属于一体化钢体结构设计,骨架式夹层形式，外蒙皮采用厚1.5mm优质热镀锌

板表面平整，内衬骨架采用防锈处理后的钢管焊接，强度牢固配重合理，顶层、侧围内、外

层之间填充长时间使用对人体无害的防火阻燃环保吸音棉，外层铺盖一层阻燃金属布，内饰

采用 0.8mm厚镀锌网孔板。底板采用钢结构底框架,上表面铺厚 2mm 花纹钢板。车辆厢体采

用整体包覆式，厢体两侧下部设置裙边式,全封闭式结构，顶部平坦边框为圆弧型，尾部有转

向灯、刹车灯、尾灯、雾灯，箱体表面光滑平整。车厢靠驾驶室前部为休息室，车厢中部放

发电机组和厢体后部左右两边存放救险设备。工具仓储放水带等附件，存放有序、互不干涉，

让紧急排水抢险变得更加快捷、有效。

五、发电机组介绍：

5.1、发电机组额定输出功率 50KW。（机组品牌可根据客户需求定制）

5.2、系统三相四线制，额定电压线电压 380V±10% ，相电压 220V±10%；调速/级别：

电子/G2 级，高精度电子调速系统。（优先选用手动控制操作系统，如不能满足更换为玉柴

主机）

5.3、机组底座油箱可满足发电机组持续 8 小时使用，配置便携式加油电机方便外置油

储注入燃料。

5.4 、与水泵控制柜数量相等的额定输出接口（额定电压、 电流与水泵匹配）

5.5 、采用智能控制系统，集中控制，带机组控制屏，中文界面，可显示水温、油压、

速度、电流、电压等，具有自动障碍保护功能，选用优质电气元件，性能稳定，箱体尾部

配置接地防护装置，安全可靠。

六、便携式永磁同步防汛泵介绍：

6.1、水泵介绍：配置便携式轴流潜水泵2 台，单台每小时排量 500m³/h，功率 22kw,扬

程 10m，单泵重量 25KG,抽排水深 0.25 米,潜水深度 22m。泵体采用轻质 304 不锈钢材质，

干式复合电机，叶轮采用耐腐蚀材料一体成型，配不锈钢滤网防止垃圾堵塞，泵直径 350mm，

长度 660mm，泵体装有提手，方便单人搬运。泵安装 20m 潜水电缆，另增配一段 20m 延长

电缆，电缆之间使用 IP67，以上防水接头,操作简单使用安全（总长度 40 米）

第 4 页 共 9 页

地址:随州市曾都工业开发区

6.2、水泵控制柜：整车配备2个一控一控制柜，每台水泵配有单独的控制系统，控制系

统有可视化操作界面，实时监测运行参数，带有漏电、电流过载、缺相、过压、欠压、过频、

欠频、 电机过热等保护；能单独控制每台水泵。每个电控柜设置 2 路防水等级 IP67 以上

的快插输出口。每个电控柜设置一个可视观察窗口且配置锁具控制柜采用防水帽檐和滑动轨

槽、便携提手及嵌入式快速安装设计。

6.3、水带：潜水泵出水口径为 DN200，每台便携潜水泵配 DN200 排水管 80m（20m/根

排水管 4根），排水管之间套快速接头连接。水管材质为 PVC 衬里帆布水带，耐磨，耐压，

快速接头为不锈钢或铝合金制作。

6.4、潜水泵浮圈：单泵配置聚胺脂高强度浮圈，一体成型，满足水泵工作时的浮力要求，

具卡口吊环连接软性吊索；水泵可以使用发电机组或市电正常工作。配备4个浮圈，充分考虑

实际需要的 8 个浮圈位置。

七、接地装置：

车辆上有存放接地线及接地桩的专用位置；两端有配套铜鼻子、长度 10 米、直径

25mm2 接地线 1 根；长度 1500mm、直径 16mm 一端尖锐、一端有鱼尾螺丝的接地桩 1 根。

八、液压支腿：

车辆安装四只液压支撑腿，可在驻车状态均分车辆静压，保护车轮及弹簧钢板。选用优

质阀组，液压支撑缸采用进口密封件，单缸静载荷 5 吨，单腿实现独立控制。

九、灯具及警示标志：

9.1、内部照明：直交流双路照明电源。保证车内光线无死角。

9.2、外部照明系统：车辆顶部安装可升降应急照明灯具，升降高度1.2米，水平旋转

360 度，垂直旋转 330 度，功率：2*250W，光通量 ≥ 40000lm ，灯具工作电流≤15A。可

遥控和线控两种操作，适应于夜间作业环境；

9.3 、车辆外部按照国家标准安装信号装置：示廓灯、侧标志灯、反光标志、尾部反光

标志板。

十、配电控制系统介绍：

电源箱配置1个双电源切换开关，2 个断路器（一个用于机组输出，另一个用于控制水泵

控制柜）；1 个输出动力柜，内置满足机组全功率输出及等容量的市电输入接线铜排，三

相四线接线方式。机组输出及市电输入经过双电源切换后供2个断路器。另配 10A、25A插座

各一个。水泵断路器与机组断路器布置在车厢休息室内总控制柜内，双电源切换开关型号（N

H40-600/4SZ） 。机组控制箱面板上设置各类按钮开关，水泵断路器的输出要有铜牌配置，

并有相间隔断板，以便水泵控制柜的接线安全操作。配电箱带有短路、漏电保护装置、避雷

器装置，避雷器采用一级防雷，保护电力系统中各种电器设备免受雷击过压、操作过压冲击

而损坏。

十一、防腐防锈处理

驾驶室及上装所有黑色金属表面均经彻底除污、除油、除锈和喷漆等防腐处理。所有板

材、骨架、零部件和结构件，均经过严格的防锈防腐处理，铝型材、铝板和花纹板均进行氧

化处理。

十二、随车文件及器材

序号 名称

1 整车合格证及发piao（1份）。

2 如是进口货物，提供报关单或证明书（如有）或进口许可证（如有）（1份）。

3 底盘驾驶员中文操作手册（1份）。

4 底盘质量保修卡和改装手册等（1份）。

5 中文上装使用说明书（1份）。

6 出厂检验证书、测试报告、调整记录（1份）。

7 原车工具及附件（1份）。

8 干粉灭火器固定合适位置（2具）。

9 原车钥匙（2把）。

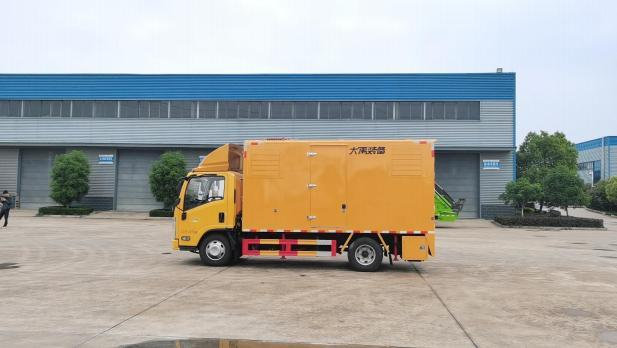

十三、CL5040XXH6ZX车辆产品彩页资料

地址:随州市曾都工业开发区

第 7 页 共 9 页

地址:随州市曾都工业开发区

第 8 页 共 9 页

十四、CL5040XXH6ZX救险车配置表

序号 功能系统

改装项目

名称

型号和技术要求 数量 单位

1

底盘系统

底盘

底盘型号：NJ1046AFC,轴距：3310，总质

量：4300kg。

1 台

2 喷涂 防腐喷涂，按使用方喷涂LOGO 1 套

3

车身改装

驾驶室与

厢体改装

厢体与驾驶室流线型设计、改装。改装后整车

外形尺寸：5900×2080×2790（mm）

1 台

4 厢体改装

厢体后部放置便携大流量潜水泵。

1）设备骨架采用冷板与铝板结合。

2）厢体材料全部采用汽车专用钢板，骨架采

用矩形钢管焊接成型，内外封板与之焊接成型

整体；

3）车辆前部安装有长排警灯带喊话功能（方

便在停车警示作用）。

1 台

地址:随州市曾都工业开发区

第 9 页 共 9 页

5

车载设备

固定装置

固定牢固可靠 1 套

6 救险设备 潜水泵

500m³每小时，扬程10米,功率22千瓦,防水电

缆20米（可选装加长）

2 台

7 排水管 排水管 DN200,20M/根（可选装加长） 根

8

供配电系统

发电机组 50KW（国产） 1 套

9 控制屏 液晶显示，安全可靠，操作简单，使用方便 1 套

10

车辆照明系

统

车内外照

明系统

LED灯，DC24V 2 套

11

防爆灯，可通过两侧及后侧卷帘门拉起辐射但

于液间作业 1 套

12

升降照明

灯 1.2米升降照明灯（选配） 1 套

13

安全系统

接地装置 接地钢钎及接地线 1 套

14

倒车监控

系统一体

机 含7寸大屏倒车影像（可选装） 1 套

15

车载灭火

器 车载 2KG 灭火器及固定支架 2 只

16

警灯警示

系 统

长排标识

灯 长度1.2M,配套报警器（带喊话功能） 1 套

17 外观喷涂

喷涂、粘

贴标识 外观喷漆与标识，喷涂专用漆，工程黄 1 台
